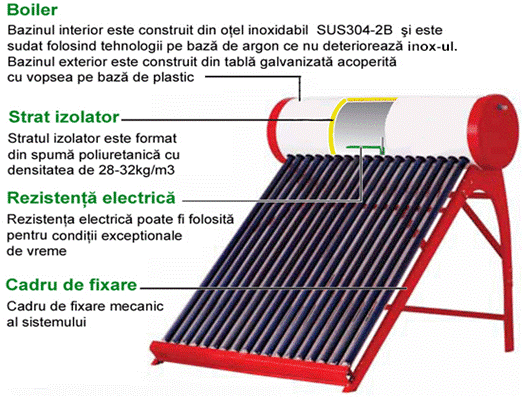

Sistemele solare compacte includ un panou cu un număr variabil de tuburi solare, un rezervor incorporat, un cadru de fixare si o rezistenţă electrică suplimentară controlată de panoul de comandă.
Aceste sisteme se montează de obicei pe acoperişul casei şi funcţionează pe principiul termosifonului: colectează căldura solara şi o transferă încălzind apa. Acest principiu se bazează pe două fenomene:
Tuburile colectoare absorb razele solare, încălzesc apa care se ridică în rezervor, apa rece se deplasează în colectori unde procesul se repetă.
Acest tip de sisteme se poate folosi de primăvara până toamna târziu şi asigură între 60% şi 100% din consumul zilnic de apă caldă menajeră. Sunt cele mai simple si mai economice sisteme de încălzire a apei calde menajere, fiind în acelaşi timp foarte fiabile (minim 20 ani durată de viaţă).
Caracteristici:
Va putem oferi urmatoarele sisteme solare compacte formate din colectori solari, rezervor încorporat, cadru de fixare, rezistenţă electrica si controller electronic:
Model | Dimensiunea sistemului |
Diametru tuburi mm |
Lungime tuburimm |
Nr tuburi |
Capacitate rezervor (litri) |
Suprafaţă de absorbţie solară (m2) |
---|---|---|---|---|---|---|
HY-J1658-15 |
1632x1340x1575 |
58 |
1600 |
15 |
120 |
1.60 |
HY-J1658-18 |
1632x1565x1575 |
58 |
1600 |
18 |
140 |
1.93 |
HY-J1658-21 |
1632x1790x1575 |
58 |
1600 |
21 |
170 |
2.26 |
HY-J1958-15 |
1916x1340x1800 |
58 |
1800 |
15 |
120 |
1.93 |
HY-J1958-18 |
1916x1565x1800 |
58 |
1800 |
18 |
140 |
2.33 |
HY-J1958-21 |
1916x1790x1800 |
58 |
1800 |
21 |
170 |
2.71 |
Caracteristi tuburi vidate | |
---|---|
Model | Ф58x1600 Ф58x1800 Ф58x1900 |
Material |
Sticla borosilicată dura 3.3 |
Diametru tub exterior |
Ф58±0.8mm |
Diametru tub interior |
Ф47±0.8mm |
Grosimea tubului exterior |
1.8mm |
Grosimea tubului interior |
1.5mm |
Lungimea tuburilor |
1600mm 1800mm 1900mm |
Coeficientul de dilataţie |
3.3x10-6 |
Material de absorbţie |
AL-N/AL |
Absorbţie |
≥0.93 |
Emitanta (80oC±5oC) |
≤0.06 |
Vid |
P≤10-3pa |
Coeficientul de pierdere |
≤0.06 W/m2 |
Temperatura de stagnare |
270-3000C |
Rezistenta la grindina |
Grindina cu diametrul de 30mm |
Presiunea maxima |
1 MPa |
Informatii despre tuburi
Fiecare tub vidat este alcătuit din doua tuburi de sticla. Tubul exterior este din sticlă transparentă borosilicată ce poate rezista la grindină de 30 mm în diametru. Tubul interior este de asemenea din sticla borosilicată dar cu o acoperire Al-N/Al ce absoarbe foarte bine căldura solară şi are coeficient de reflexie foarte mic. Aerul dintre cele doua tuburi este evacuat, între tuburi fiind vid. Vidul reduce considerabil pierderile datorate conducţiei si convecţiei termice.

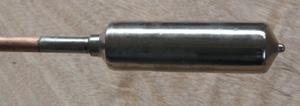

Pentru a obţine vid între cele doua tuburi se introduce un inel de bariu, la fel ca la tubul cinescopic al unui televizor. În timpul procesului de fabricaţie, inelul de bariu este supus unor temperaturi înalte si astfel se porneşte o reacţie in care se vor absorbi CO, CO2, N2, O2, H2O si H2. Partea de jos a tubului se va acoperi cu un strat argintiu lucios de bariu, acest lucru fiind un bun indicator de prezentă a vidului in tub.
Daca tubul vidat este spart si nu mai exista vid, partea de jos a tubului va fi acoperită cu un strat alb.
Spre deosebire de panourile solare plane, panourile solare cu tuburi vidate obţin rezultate bune chiar si pe timp înnorat. Acest lucru este posibil deoarece tuburile vidate pot sa absoarbă energia razelor infraroşii ce trec prin nori. Vântul si temperaturile joase nu afectează în aceeaşi măsura randamentul ca in cazul panourilor solare plane datorita izolaţiei create de vid.

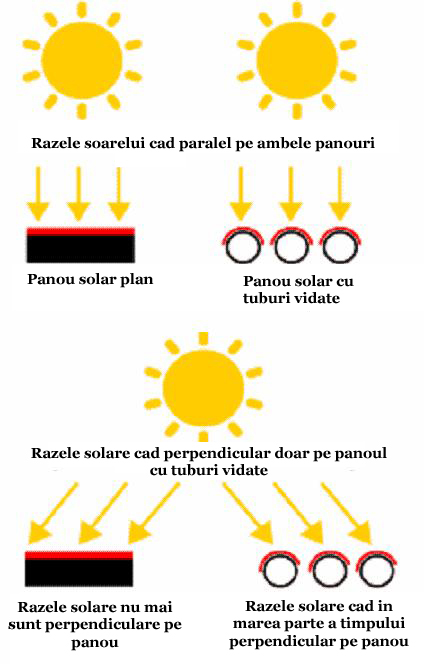

Tuburile vidate sunt cilindrice si pot urmări direcţia soarelui in mod pasiv pe întreaga durată a zilei. Razele soarelui cad perpendicular pe panou aproape toata durata zilei. Panourile solare plane nu pot urmări direcţia soarelui iar randamentul lor maxim este doar atunci când soarele cade perpendicular pe acestea. In restul zilei soarele va cădea pe panourile solare plane sub un unghi, astfel radiaţia absorbită de acestea este mult mai mică decât in cazul panourilor solare cu tuburi vidate
Radiaţia solara ce cade pe tuburile vidate este relativ constantă pe timpul zilei fapt ce duce la maximizarea cantităţii de energie absorbita. Deoarece soarele cade perpendicular aproape tot timpul se reduc pierderile datorate reflexiei.
